2020

Early Detection of Breast Cancer with Artificial Intelligence

Breast Cancer Detection

Table of Content

Tools

  • Python
  • Keras
  • Scikit-Learn
  • Numpy & Pandas
  • Django
  • Sqlite

Business Models

  • Hedef Ağacı
  • Kanvas İş Modeli
  • Mantıksal Çerçeve
  • Paydaş Analizi
  • Problem Ağacı
  • Proje Faaliyetleri - Gantt
  • Proje Tanıtım Formu
  • SWOT Analizi

Veri Giriş Aşaması

Web Uygulaması aracılığı ile 8 adet veri girişi yapılıyor

  • Hücre Boyutunun Düzgünlüğü
  • Hücre şeklinin Düzgünlüğü
  • Marjinal Yapışma
  • Tek Epitel Hücre Boyutu
  • Çıplak Çekirdekler
  • Uygun Kromatin
  • Normal Nikloeller
  • Mitoz Sayısı

Bu 8 veriye göre 9. veri olarak tümörün iyi veya kötü huylu olduğu tespit edilmeye çalışılıyor.

Elimizde  8 adet özelliğe bağlı bir giriş katmanımız var, bu 8 katmana göre 1 tane veriyi tahmin etmeye çalışıyoruz.

giris = veriyeni[:, 0:8]
# *giris.shape => (698,8) 8 özelliğe bağlı giriş katmanımız*
cikis = veriyeni[:, 9]
# *cikis.shape => 8 özellikten tahmin ettiğimiz çıkış katmanımız*

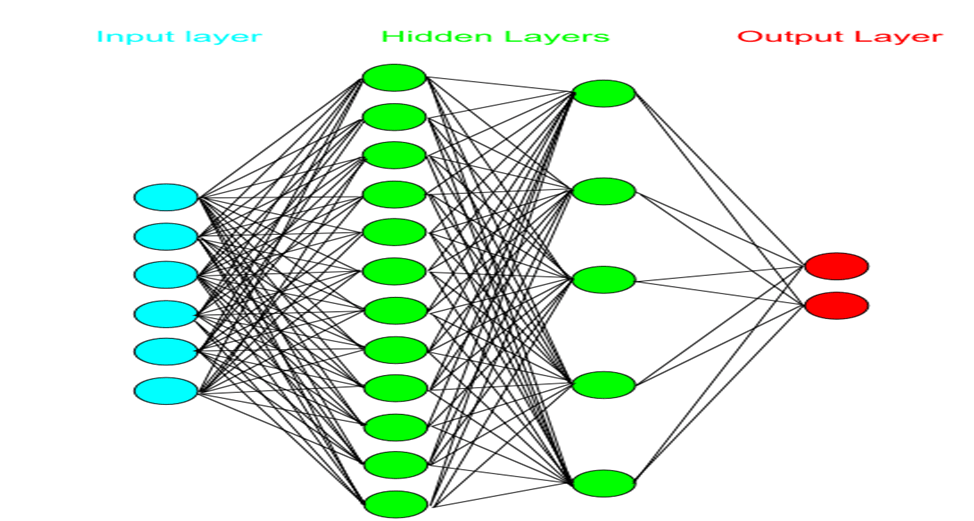

Modelleme Aşaması

breast-cancer-detection/image_1.png

Input Layers

İlk başta veri setimizi yerleştireceğimiz katman.

Hidden Layers

Algılayıcılarımızı koyacağımız katman

Output Layer

Çıkış katmanımız burda ya iyi huylu ya kötü huylu (2 : İyi Huylu, 4 : Kötü huylu)

Sequential

Yapay sinir ağları algılayıcıların ardışık olmasına bağlıdır

Çıkış katmanına gidene kadar kendinden öncekine ve sonrakine bağlı bir durumda biz buna ardışık

fonksiyon diyoruz.

Biz tahminlerimiz de bunu kullanıcaz bunun adı da genel anlamıyla  multilayer perceptron deniyor.

model.add(Dense(10, input_dim=8))

Dense

Yapay sinir ağında görülen her ağ kendinden sonraki noktalara bağlı

Input Dimension'a kaç tane özelliğimiz olduğunu yazıyoruz biz 8 özellikten output’u tahmin edeceğiz

Aktivasyon Fonksiyonları

  • Step Fonksiyonu: Bir eşik değeri alarak ikili bir sınıflandırma çıktısı (0 yada 1) üretir
  • Sigmoid Fonksiyonu: En yaygın kullanılan aktivasyon fonksiyonlarından birisidir, 0,1 aralığında çıktı üretir.
  • Tanh Fonksiyonu: -1,1 aralığında çıktı üreten doğrusal olmayan bir fonksiyondur.
  • Softmax Fonksiyonu: Çoklu sınıflandırma problemleri için kullanılan bu fonksiyon, verilen her  bir girdinin bir sınıfa ait olma olasılığını gösteren 0,1 arası çıktılar üretmektedir.
  • Softplus Fonksiyonu: Sigmoid ve Tanh gibi geleneksel aktivasyon fonksiyonlarına alternatif  olarak sunulan bu fonksiyon (0, +∞) aralığında türevlenebilir bir çıktı üretmektedir.
  • ELU Fonksiyonu: Üstel lineer birim, negatif girdiler hariç ReLU ile benzerdir. Negatif girdilerde ise genellikle 1.0 alınan alfa parametresi almaktadır.
  • PReLU Fonksiyonu: Parametrik ReLU olarak geçen bu aktivasyon fonksiyonu da negatif girdiler için extra alfa sabiti ile verilen girdinin çarpım sonucunu çıktı olarak üretmektedir.
  • Swish Fonksiyonu: Google araştırmacıları tarafından yeni keşfedilen bu fonksiyon girdiler ile sigmoid fonksiyonunun çarpımını çıktı olarak üretmektedir.
  • ReLU Fonksiyonu: Doğrusal olmayan bir fonksiyondur. ReLU fonksiyonu negatif girdiler için 0  değerini alırken, x pozitif girdiler için x değerini almaktadır.

ReLU Fonksiyonunu Kullanacağız.

Neden ReLu Fonksiyonu Kullandık

Matrislerde sürekli y = mx + b  işlemi çalışacağı için çok yüksek veriler elde ediyoruz,

elde ettiğimiz veriyi belli bir değer arasına koymamız lazım bunun için aktivasyon

fonksiyonu kullanıyoruz böylece verilerimizi 0 ile 1 arasına koyuyoruz.

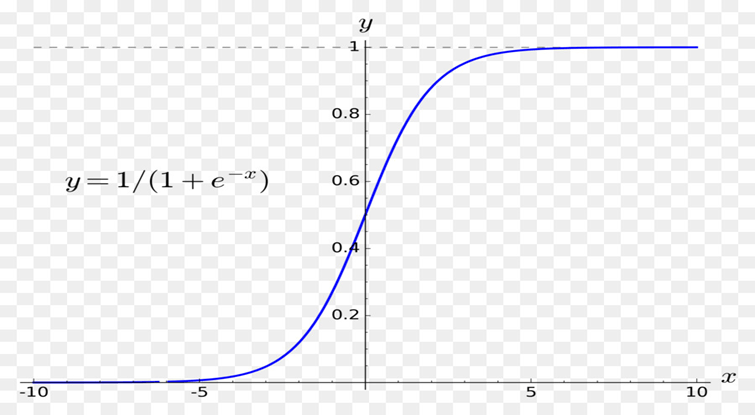

Sigmoid Fonksiyonu

breast-cancer-detection/sigmoid.png

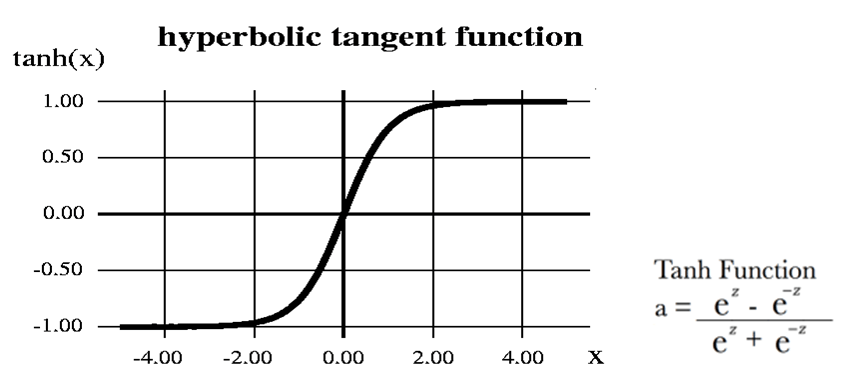

Tanh Fonksiyonu

breast-cancer-detection/tanh_(2).png

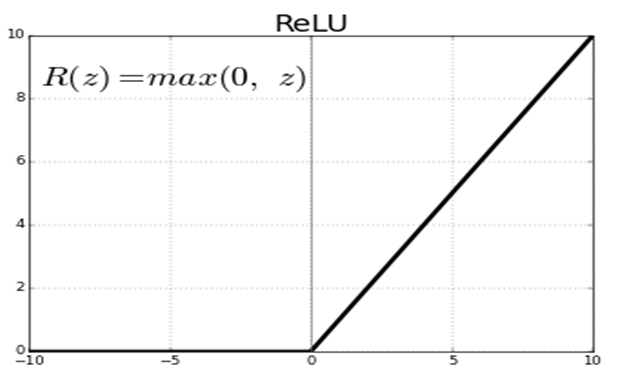

ReLu Fonksiyonu

breast-cancer-detection/ReLu.png

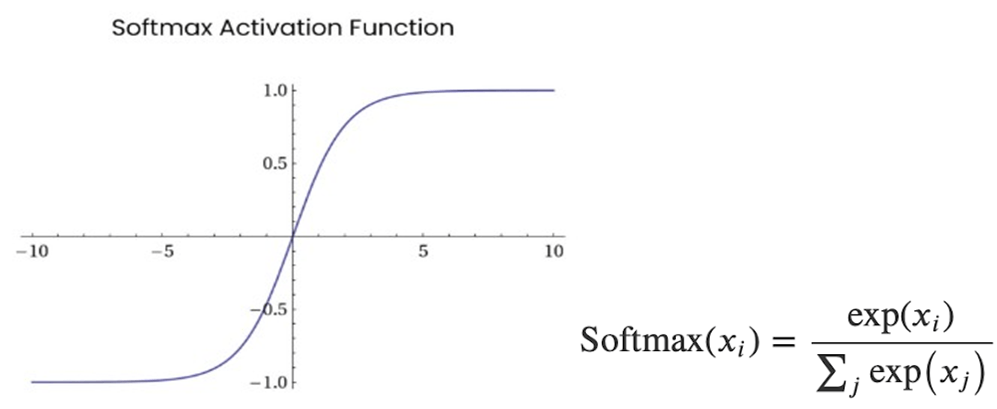

Softmax Fonksiyonu

breast-cancer-detection/Softmax.png

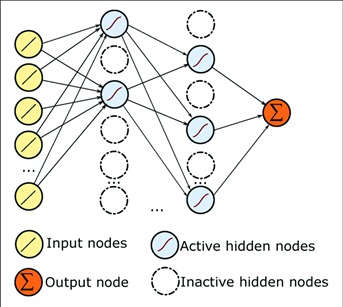

Dropout

Dropout kullanıp farklı nodeları işleme sokarak veri seti ezberinin önüne geçiyoruz.

Eğer dropout kullanmazsak tahminimiz %100 olur fakat bu ezberlenmiş bir model demektir bizim için makul değer %90-%95.

model.add(Dropout(0.5))

model.add(Dense(10))

model.add(Activation('relu'))

model.add(Dropout(0.5))

model.add(Dense(10))

model.add(Activation('softmax'))

breast-cancer-detection/dropout.png

Learning Rate

Learning Rate(Lr): Ne kadar hızlı öğreneceğimizi anlamaya çalışan bir sistem.

optimizer = keras.optimizers.SGD(lr=0.01)
model.compile(optimizer=optimizer, loss='sparse_categorical_crossentropy',
metrics=['accuracy’])

Gerçek-tahmini karesini alıp türevini 0’a eşitliyoruz

Algoritmamızın ne kadar doğru ne kadar yanlış yaptığını anlamak için metrics = accuracy ile test

ediyoruz.

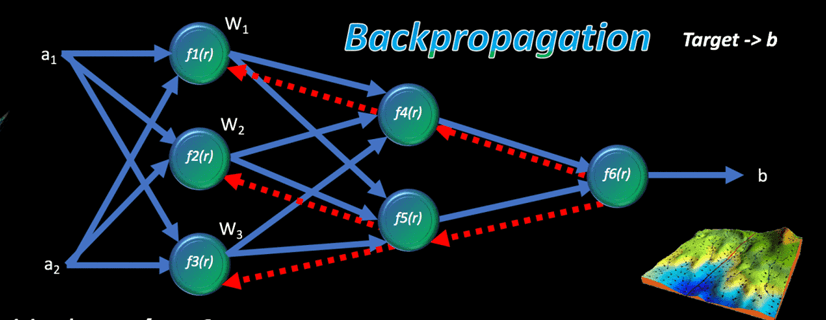

Optimizasyon Nasıl Yapılır

Bu prensibe Back Propagation Alghorithm deniyor geriye beslemeli algoritmalar diyebiliriz.

Yani türevini alıp sıfırlama işlemini geriye doğru yapıyoruz

breast-cancer-detection/optimizasyon.png

Loss (Hata) Fonksiyonları

Hata = Gerçek Değer – Tahmini Değer

Hata fonksiyonlarında hata fonksiyonunun türevini alıp en hatasız sonuca nasıl ulaşılır onu anlamayaçalışacağız

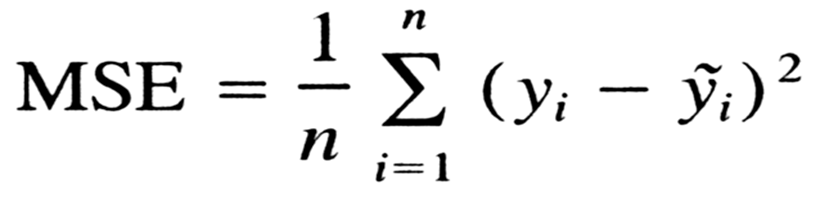

Mean Squared Error (Ortalama Kare Hatası)

breast-cancer-detection/Loss.png

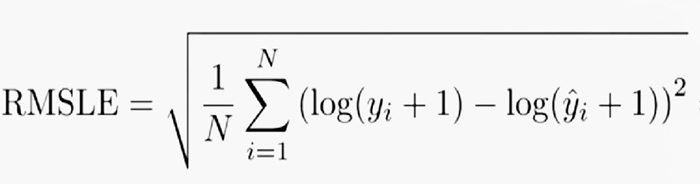

Logarithm Error Function (Logaritmik hata fonksiyonu)

breast-cancer-detection/Logaritmik.png

Verileri Modele Yerleştirmek

Modelimiz bitti şimdi bu verileri modele yerleştirmek kaldı

model.fit(giris, cikis, epochs=10, batch_size=32, validation_split=0.20)

epochs

Veri setini ayrı ayrı 10 kere tarayacak

batch_size

Aynı anda kaç bitlik işlemi hafızaya alacağını belirtiyoruz.

validation_split

Doğrulama kısmı. Bütün verimizin bir kısmını yapay sinir ağımıza yerleştirelim

Elimizde kalan sinir ağına sokmadığımız işlenmemiş veriyi veri setine sokarak tahmin etmesini sağlayacağız. Eğer tamamıyla işleme sokarsak model verileri ezberler. Bizim amacımız görmeden tahmin

etmesi.

tahmin = np.array(
  [
    uniformity_cell_size,
    uniformity_cell_shape,
    marginal_adhesion,
    single_epithelial_cell_size,
    bare_nuclei,
    bland_chromatin,
    normal_nucleoli,
    mitoses
 ]
).reshape(1, 8)

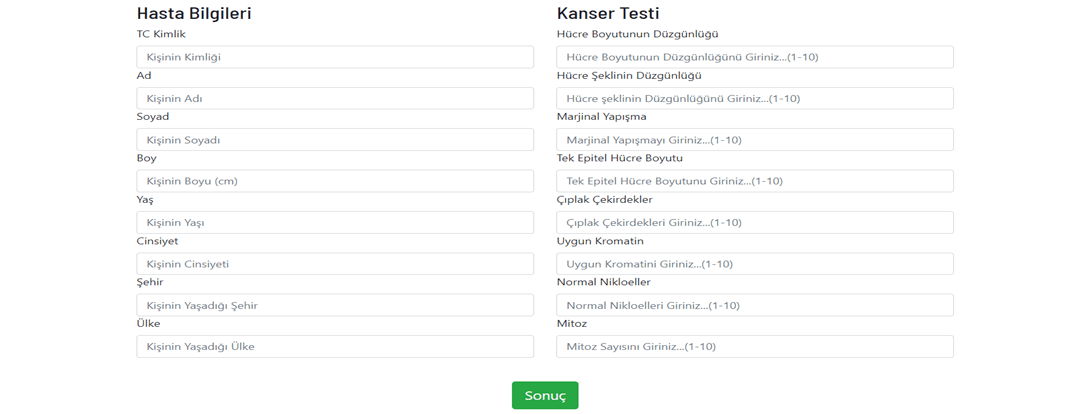

Veri Girişi

breast-cancer-detection/inputs.png

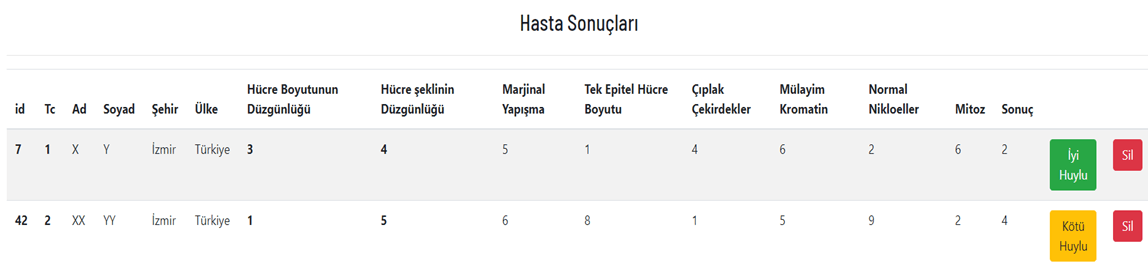

Sonuçların Görüntülenmesi

breast-cancer-detection/sonuc.png

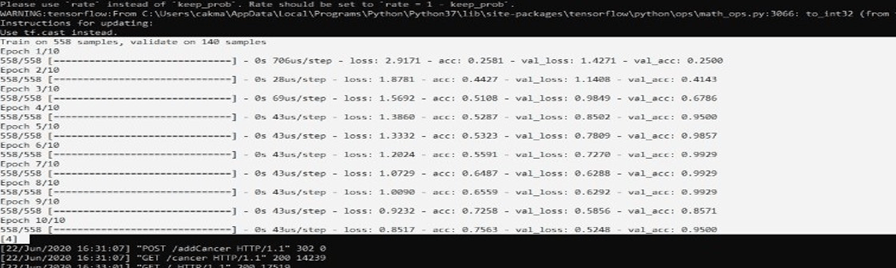

Doğruluk Oranları

breast-cancer-detection/dogrulukoranlari.png

acc: Doğruluk oranlarımız

val_acc: Ayırdığımız veri setinin doğruluk oranı

val_loss: Türev fonksiyonlarındaki değerlerin toplamı

Kaynakça

Veri Setlerini Edindiğimiz Kaynak

UC Irvine Machine Learning Repository

Yapay Zekaya Öğrettiğimiz veri seti

https://archive.ics.uci.edu/ml/datasets/breast+cancer+wisconsin+(original)

İndirme Linki

https://archive.ics.uci.edu/ml/machine-learning-databases/breast-cancer-wisconsin/

https://keras.io/api/layers/activations/https://keras.io/api/losses/

https://keras.io/api/optimizers/https://ruder.io/optimizing-gradient-descent/index.html#momentum
